4 纖維增強復(fù)合材料檢測結(jié)果偏差討論

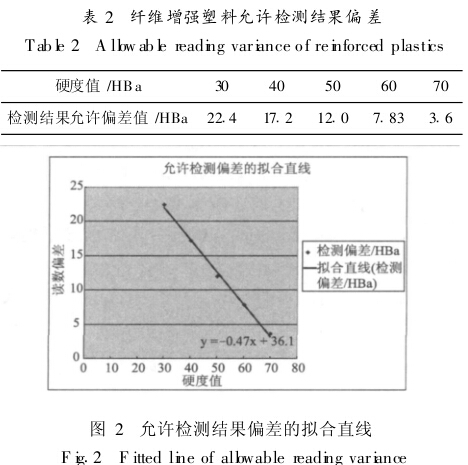

復(fù)合材料的制造受工藝的影響很大, 因此硬度檢測結(jié)果的偏差很大, 在硬度試驗時, 要求在復(fù)合材料的不同點進行試驗, 取其平均值, 同時也允許檢測結(jié)果有一定的偏差。 ASTM D 2583-2007中 表 1 對纖維增強的復(fù)合材料, 當(dāng)硬度大于 50HBa的增強復(fù)合材料, 硬度試驗時要求在試樣表面至少選取 16個不同點進行檢測,同時不同的硬度值范圍的復(fù)合材料, 其檢測結(jié)果偏差要求不一致,見表2，對表2中數(shù)據(jù)進行線形擬合, 如圖2所示, 得到擬合直線公式為: y = - 0.47x + 36.1
其中, x 為材料的硬度值; y 為所允許的檢測結(jié)果偏差。55HBa硬度值所對應(yīng)的允許檢測結(jié)果偏差為 10.25HBa。
因此, 對硬度范圍值為 55H Ba纖維增強復(fù)合材料來講, 研究巴氏硬度測量結(jié)果不確定度的意義為, 檢測結(jié)果在43.25~ 66.75HBa范圍內(nèi), 其置信概率為 95 %。 |
溫濕度環(huán)境試驗設(shè)備校準裝置
